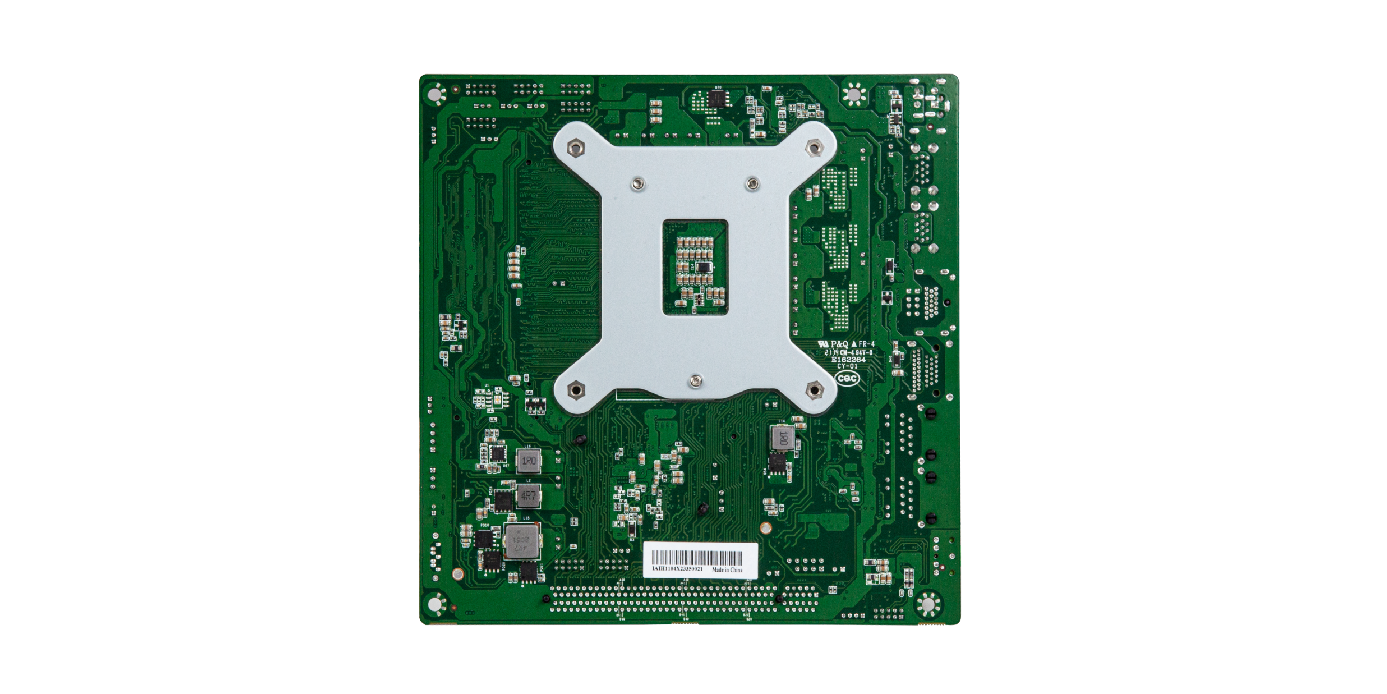

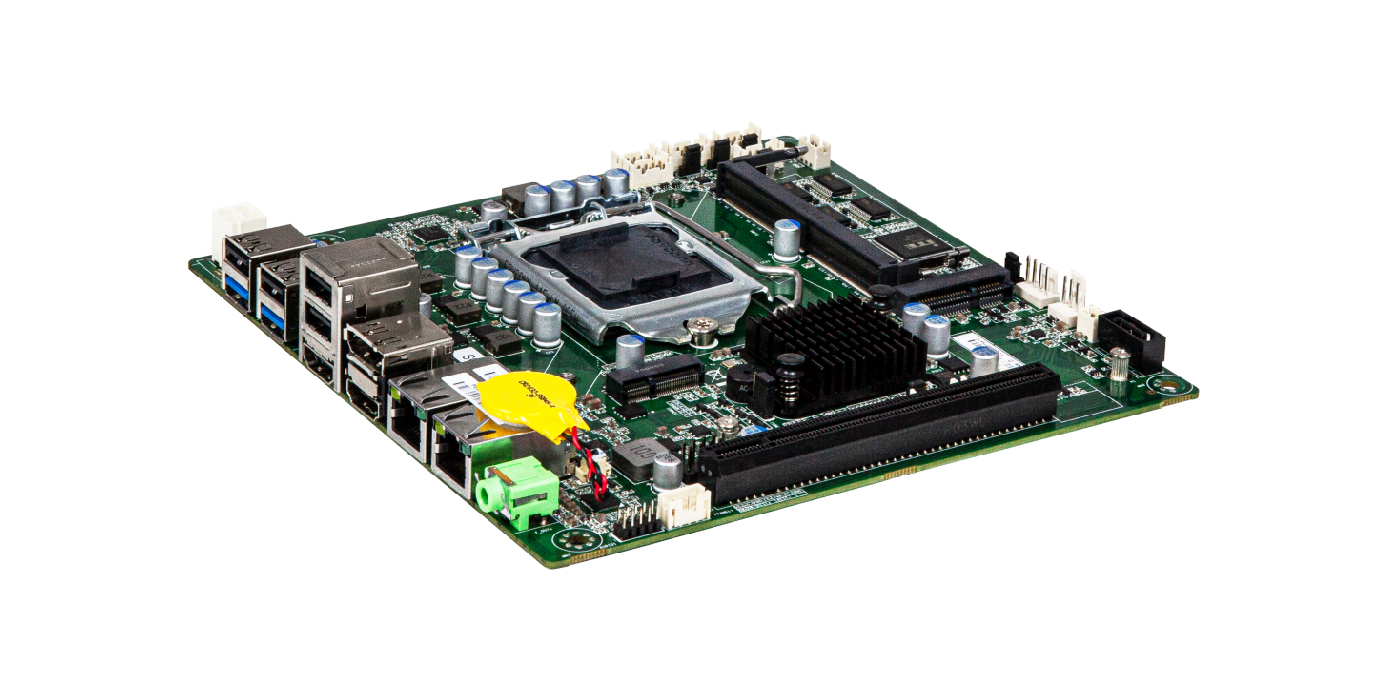

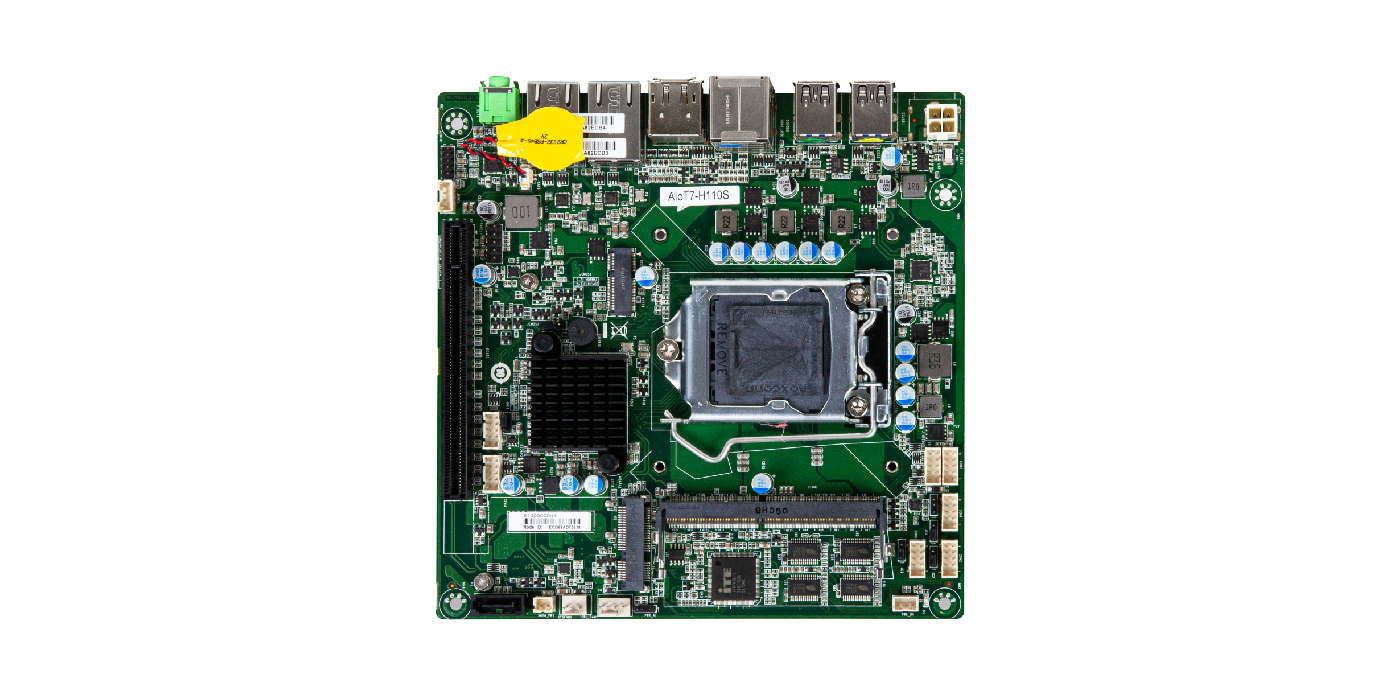

AIoT7-H110S

Thin Mini ITX工业主板

AIoT7-H110S是Thin Mini-ITX主板，，，，，，接纳Intel? H110芯片组，，，，，，支持Intel LGA1151 Gen6/7/8/9 i3/i5/i7/i9/G全系列65W，，，，，，可用于自助装备，，，，，，彩票机，，，，，，工业自动化等行业。。。。。。

?: 支持LGA1151封装Gen6&7&8&9 i9/i7/i5/i3/G系列CPU

?: 1 条 DDR4 SODIMM 内存插槽最大支持 16GB

?: HDMI1+HDMI2+DP/2SATA/2GbE/10USB/4COM/PCIe x16

?: 支持Win7 x32，，，，，，Win7 x64，，，，，，Win10 x64，，，，，，Ubuntu 18.04

?: 1个PCIe x16, 1 M.2 2230支持WiFi

?: 2个千兆以太网口

?: 单12V电源供电

留言咨询营业咨询

规格比照

规格参数

CPU	支持LGA1151封装Gen6&7&8&9 i9/i7/i5/i3/G系列CPU
芯片组	Intel? H110芯片组
内存	1个DDR4 SO-DIMM插槽，，，，，，最大16GB 差别CPU支持DDR4-2133/2400/2666
显示控制器	Intel CPU集成显示控制器(依据所配CPU差别)
显示接口	三显接口HDMI1+HDMI2+DP ,支持自力双显
存储	1个SATA3.0, 1个mSATA
音频	后IO Mic-in+Line-out combo Jack 支持机箱前面板音频，，，，，，支持带功放音频输出(4Pin wafer)
网络	2个RJ45千兆以太网口，，，，，，RTL8111H
USB	6 rear IO USB（2 x USB 3.0 Type-A and 4 USB 2.0 Type-A ) 4 intenal USB（4 x USB 2.0 via header)
Parallel/I?C/SMBus	无
串口	4个RS232串口，，，，，，COM1~COM4支持Pin8跳线选择RI信号或+5v供电
键盘鼠标接口	无
数字I/O	8位数字I/O，，，，，，提供电源和地，，，，，，+5V电平
LPC/eSPI	无
TPM接口	无
电源	4Pin单12V电源输入(DIN或4Pin电源插座)，，，，，，电源开关针座
扩展总线	1个PCIe3.0 x16 ，，，，，，1个M.2 2230插座，，，，，，支持WiFi模模组(无USB信号不支持BT)
事情温度和湿度要求	0~60℃，，，，，，10%~90%，，，，，，无凝聚
非事情温度和湿度要求	-40~80℃，，，，，，10%~90%，，，，，，无凝聚
Watch Dog	255级可编程秒/分，，，，，，支持超时中止或系统复位
BIOS	AMI UEFI BIOS
操作系统	Win7 x64, Win10 x64, Ubuntu 18.04, Fedora Core 28
PCB尺寸（LxW）	170mm*170mm
